广东盈泰液态硅胶包胶厂工程师分享3C电子产品IP68防水整体解决方案

IP68 标准定义：完全防止粉尘侵入；常温常压下可持续浸入1.5m 清水 30min无进水、功能失效、内部凝露。3C 产品（手机、平板、智能穿戴、便携播放器等）存在屏幕、按键、接口、摄像头、扬声器、麦克风、壳体拼接、充电触点、散热孔等多进水通道，需采用结构密封 + 材料选型 + 元器件防护 + 工艺管控 + 泄压平衡整套分层方案，分模块拆解落地。

一、整机壳体主密封（最核心防水屏障）

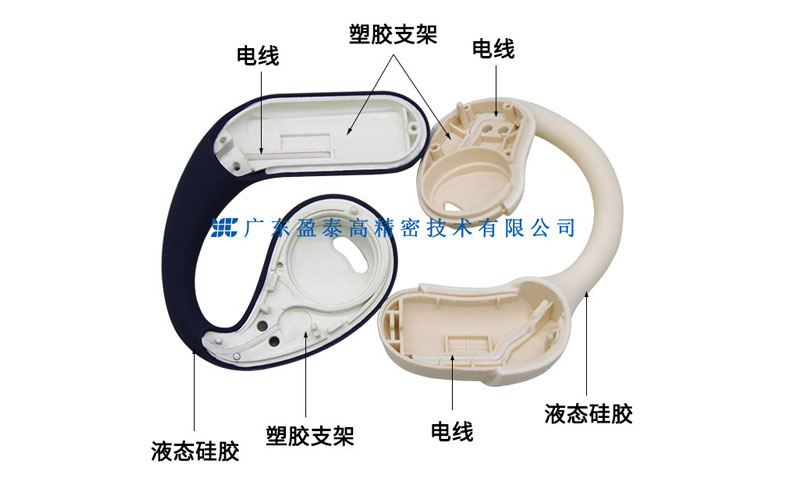

方案 1：双色注塑一体成型（中框 + 软胶圈一体化）

基材：硬胶 PC/PC + 玻纤 / 铝合金中框；密封软胶选用TPE、TPU、液态硅胶 lsr（优先 LSR，压缩永久变形＜10%，耐高低温 - 40~120℃、耐汗液腐蚀）。

结构设计：

壳体配合面做双道密封筋（迷宫式），第一道挡水、第二道气密防水；

密封面宽度≥1.2mm，压缩量控制 30%~40%，避免过压溢胶或压合不足漏水；

拐角 R 角≥0.8mm，杜绝密封胶应力断裂。

适用：轻薄手机、智能手表塑料中框，量产良率高，成本中等。

厂家：液态硅胶包胶一体成型方案已经成功应用于许多消费电子产品中，如果您正在开发新产品，刚好您的产品有防水密封需求，可以联系我们盈泰厂了解液态硅胶包胶防水方案。

方案 2：独立硅胶密封圈 + 点胶粘接（金属中框主流）

铝合金 / 不锈钢金属中框无法双色注塑，采用分体密封：

静态主密封：固态硅胶 O 型圈 / 矩形平垫圈，中框与后盖 / 屏幕贴合面开槽限位，防止装配偏位；

辅助密封：聚氨酯 PU 热熔胶 / 环氧防水点胶，沿密封圈外侧整圈打胶二次封堵，阻断毛细渗水；

锁附结构：均匀分布螺丝 / 卡扣，单点压合力均衡，避免局部缝隙过大；金属壳体增加导电泡棉兼顾电磁屏蔽 + 防水缓冲。

方案 3：全机灌胶密封（小型低功耗 3C，无线耳机仓、便携测温仪）

内部 PCB、元器件全部灌注低粘度环氧灌封胶 / 有机硅灌封胶，整机无外露空腔；缺点：维修性极差、散热差，仅适合小型低成本单品。

二、外露开孔专项防水（IP68 失效最高发点位）

1. 屏幕 / 盖板与中框接缝

盖板玻璃与中框间隙填充LSR 液态硅胶包胶 + 双面防水泡棉；

屏幕 TP 模组边缘贴防水 PET 保护膜，防止水汽从屏幕背光层渗入；

盖板边缘做 CNC 台阶限位，避免摔落位移撕开密封层。

2. 扬声器、麦克风、出音孔（难点：要出声又防水）

采用防水透声膜 ePTFE 膨体聚四氟乙烯方案，是 IP68 唯一可行路线：

膜材特性：微孔结构，水分子液态无法穿透，空气声波可传导，耐汗液、洗涤剂；

双层防护结构：

外层：金属防尘钢网（阻挡泥沙）；中层：ePTFE 防水透声膜；内层：泡棉缓冲密封；

辅助：音腔内部做环形挡水墙，积水沿导流槽流出，避免膜面积水负压进水。

3. Type-C/USB 充电接口、耳机孔

方案 A：一体式防水连接器（量产首选）

连接器原厂自带内置硅胶密封塞、针脚注塑包胶，接口外壳与中框点胶密封；闲置状态依靠内置弹性硅胶堵头封堵接口内腔。

方案 B：外置磁吸充电（高端穿戴）

取消外露 Type-C，采用磁吸金属触点：触点表面镀金 + 纳米疏水涂层，触点底座灌胶密封，无开放式插孔，进水风险大幅降低。

4. 实体按键（电源键、音量键）

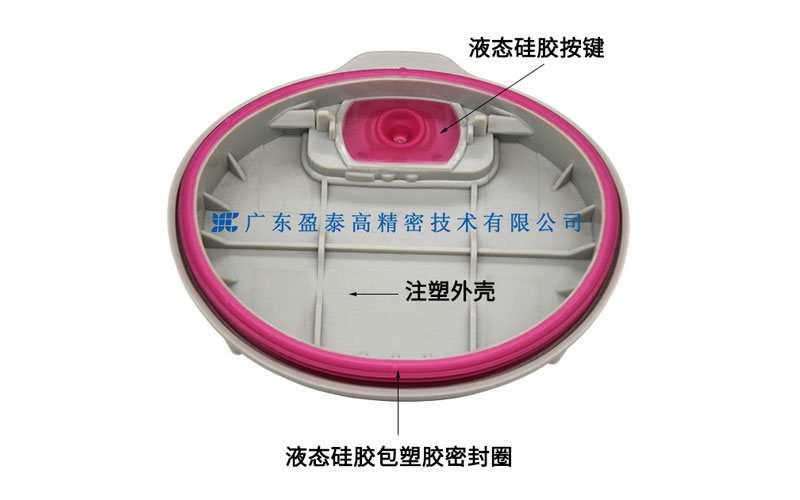

一体式 LSR 硅胶按键套，与中框开孔过盈配合；

按键内部增加独立硅胶隔离仓，阻断水汽沿按键柄渗入主板；

按键 FPC 排线穿过壳体处做橡胶过线塞 + 点胶全包封。

5. 摄像头、闪光灯开孔

镜头玻璃与装饰圈之间填充防水 UV 胶，装饰圈与中框整圈点胶；镜头支架内部增加环形挡水筋，防止冷凝水流进镜头内部起雾。

三、主板与内部元器件二次防水防护（防止凝露腐蚀）

即使外部密封完好，温差会产生内部凝露，必须做内层防护：

PCB 纳米疏水涂层（AF 防泼水涂层）

整机 SMT 后喷涂氟素纳米涂层，膜厚微米级，不影响导电；水汽落在 PCB 表面形成水珠滚落，杜绝短路、焊盘腐蚀；不遮挡触点、天线，维修可酒精擦拭去除。

关键器件灌封

电池座、IC 芯片、振动马达、FPC 连接器局部点有机硅防水胶包覆；锂电池外包防水热缩膜，电芯两端极耳点胶密封。

电池密封

软包锂电边缘热封边增加保护膜，电池仓贴防水泡棉，避免冷凝水接触电芯。

四、整机气压平衡结构（IP68 长期防水关键，极易忽略）

产品密封后，浸水 / 温差变化会导致内外压差：水压挤压密封件、热胀冷缩产生负压，长期会导致密封失效、屏幕起雾。

解决方案：ePTFE 防水泄压阀

在壳体侧面 / 底部开设微型泄压孔，粘贴 ePTFE 透气防水膜；

功能：空气自由流通平衡内外气压，液态水无法进入；

结构配套：泄压孔外侧加防尘钢网 + 导流槽，防止积水长期浸泡膜材。

无泄压阀的产品，深水浸泡后极易出现密封缝隙被负压拉开，无法通过 IP68 耐久测试。

五、表面疏水辅助涂层（降低进水概率，非主密封）

整机外表面、玻璃盖板、金属触点喷涂AF 疏水疏油涂层：

水珠接触角＞110°，液体快速滑落，减少开孔积水；

提升耐汗液、洗手液、雨水侵蚀能力，保护外观与触点。

六、材料耐环境适配（3C 人体使用场景）

IP68 不止防清水，还要耐汗水（弱酸碱）、护肤品、温泉水，材料严格筛选：

密封胶：禁用普通橡胶，全部 LSR / 食品级硅胶，耐酸碱汗液；

金属件：中框阳极加厚、触点镀金加厚，防止腐蚀产生缝隙；

胶水：选用耐水解环氧、有机硅胶，长期泡水不开裂脱胶。

七、生产工艺与可靠性验证方案（保障批量 IP68 达标）

1. 装配工艺管控

点胶工序：全自动视觉点胶机，胶宽、胶高闭环检测，缺胶断胶自动拦截；

压合工序：恒温恒压保压工装，保证密封圈压缩量均匀；

无尘车间：密封装配工位万级无尘，杜绝粉尘夹在密封面造成缝隙；

全检气密测试：整机装配后 100% 气密检漏（差压式检漏仪），设置泄漏阈值，不合格品直接返工，拦截微缝隙不良。

2. IP68 可靠性测试标准

防尘测试：IP6X 沙尘箱 8 小时粉尘无侵入；

防水测试：1.5m 水深，30min 持续浸泡，水温 25℃；

加速耐久：高低温循环（-40~70℃）500 循环后复测气密、IP 防水；

汗液浸泡测试：人工模拟汗液浸泡 24h，无腐蚀、无进水；

跌落后复测：1.2m 四角跌落，再做 IP68，密封不得失效。

八、不同 3C 产品差异化方案选型总结

九、风险规避设计要点

1、禁止单独依靠胶水实现 IP68：胶水长期泡水易水解，必须结构密封为主、胶水辅助；

2、所有穿过壳体的线材、FPC 必须做过线密封堵头，杜绝毛细吸水通道；

3、密封面避免锐角、断差，断差≤0.05mm，否则会切割密封胶；

4、预留泄压结构，无泄压阀产品无法通过长期 IP68 耐久测试；

5、纳米涂层仅作二次防护，不能替代壳体结构密封。
